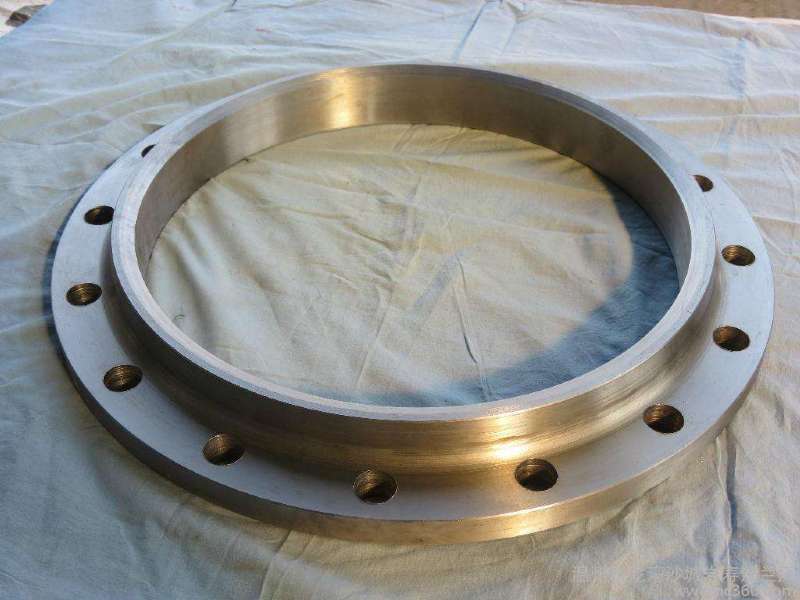

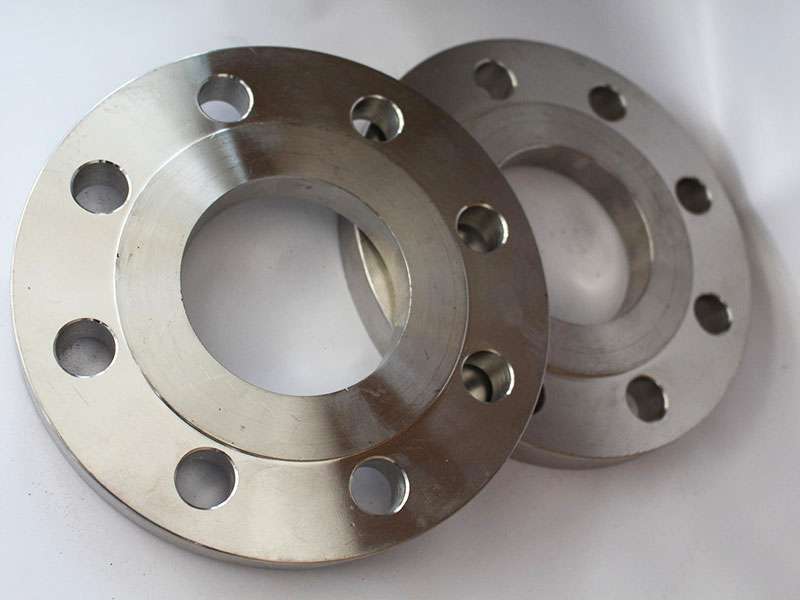

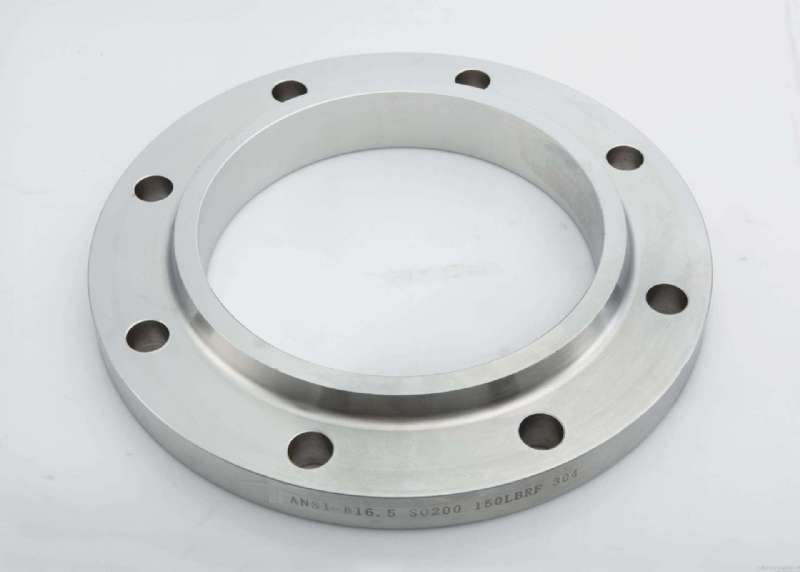

平焊法蘭適用於壓力等級比較低，壓力波動、振動及震蕩均（jun1）不嚴重的管道係統中。平焊法蘭優點在於平焊法蘭焊接裝配時較易對中，並且價格比較便宜，因而得到了廣泛的應用。

產品規格 DN10-DN2000

化工部標準：

HG20593-2009

HG20615-2009

國家標準：GB/T9119-2010

GB/T2555-81

機械部標準：JB/T81-94

JB/T74-94

JB/T75-94

船用標準：

CB M1001-81

使用壓力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa

產品類別全平麵板式法蘭（FF），突麵板式法蘭（RF)

製造材料不鏽鋼(304 、316 等)、碳鋼（20# 25# 等 ）

墊片使用

墊片是一種能產生塑性變形、並具有一定強度的材料製成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸製作，其材料為石棉橡膠板、石棉板、聚乙烯板等；也有用薄金屬板(白鐵皮、不鏽鋼)將石棉等非金屬材料包裹起來製成的金屬包墊片；
還有一種用薄鋼帶與石棉帶一起繞製而成的纏繞式墊片。普通橡膠墊片適用於溫度低於120℃的場合；石棉橡膠墊片適用於對水蒸氣溫度低於450℃，對油類溫度低於350℃，壓力低於5MPa的場合，對於一般的腐蝕性介質，常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不鏽鋼製成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封麵的接觸寬度非常窄(線接觸)，密封麵與墊片的加工光潔度較高。

產品重量以產品理論重量為準

連接形式單麵焊接，雙麵螺母連接。

產品特點外形美觀，表麵平整光滑，耐酸堿，抗防腐，質感性能強

生產工藝

亞氧爐開料，整體鍛打或者成品鍛壓切削成型加工方式 高精度數控車床車削，數控搖臂鑽鑽孔

包裝方式木箱、木托防震膜包裝或者其它

結構

產品參數

（1）.法蘭外徑：75mm-2190mm

（2）.螺栓孔中心圓直徑：50mm----2130mm

（3）.螺栓孔直徑：11mm-30mm

（4）.螺栓孔數量：4個-48個

（5）.螺紋：M10-M27

（6）.法蘭厚度：12mm-58mm

（7）.管子外徑 : A(17. 2-2032MM) B(14-2020MM )

（8）.法蘭內徑：A(18-2036MM ) B(15-2024MM)

（9）.法蘭理論重量：0.36kg--234.6kg（DN1800）

（10）.法蘭壓力：0.25MPA－4.0MPA

生產工藝

分為純料鍛造、毛料鍛造（次之）適用於平焊及對焊法蘭，鋼板適用於平焊法蘭，還有離心鑄造及澆鑄法蘭

材質

碳鋼（Carbon Steel）：ASTM A105,20#、Q235、16Mn、
ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；

不鏽鋼（Stailess Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；

合金鋼（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；

原理及特點

關於平焊法蘭的這個問題一直是人們比較關注的話題，它關係到公司和企業的生產成本或者經濟效益等問題，所以關於平焊法蘭的密封原理在不斷的改進和完善。
然而，平焊法蘭的主要設計缺點是它不能保證無泄漏。這就是其設計上的不足：連接是動態的，而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭麵之間的移動，影響法蘭的功能，從而使法蘭的完整性受損，最終導致泄漏。任何產品都不可能沒有缺陷，隻是盡量控製產品的不足，所以公司在生產平焊法蘭時盡量完善產品的性能，使之發揮作用。
平焊法蘭的特點：平焊法蘭不僅節省了空間、減輕了重量，更重要的是確保接頭部位不會發生泄漏，具有良好的密封性能。緊湊法蘭尺寸之所以減小，是由於減小了密封件的直徑，這將會減小密封麵的截麵。其次，法蘭墊片已被密封環所代替，以確保密封麵對密封麵的匹配。這樣一來，為了壓緊密封麵僅需要很小的壓力。隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小，所以最終設計出了一種體積小且重量輕(比傳統的法蘭的重量減輕70%～80%)的新產品。因此平焊法蘭式一種比較優質的法蘭產品，減輕了質量和空間，對工業用途起了重要作用。
平焊法蘭的密封原理：螺栓的兩個密封麵相互擠壓法蘭墊片並形成密封，但這同時也導致密封的破壞。為了保持密封，就得維持巨大的螺栓作用力，為此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。然而螺栓的直徑越大，適用的法蘭就會變得彎曲，唯一的辦法就是增大法蘭部分的壁厚。整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因為在這種情況下重量始終是人們必須引起關注的主要問題。而且，從根本上來說，平焊法蘭是一種無效的密封，它需要把50%的螺栓負荷用於擠壓墊片，而用於保持壓力的負荷隻剩50%。
